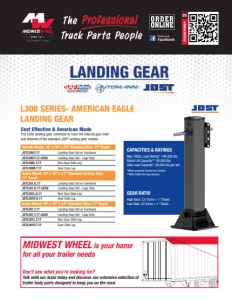

LANDING GEAR CAPACITIES & RATINGS Max. Static Load Rating*: 140,000 lbs Rated Lift Capacity**: 50,000 lbs Side Load Capacity*: 26,000 lbs per set *When properly braced on a trailer. **With 100ft-lbs input torque. GEAR RATIO High Gear: 3.5 Turns = 1” Travel Low Gear: 32 Turns = 1" Travel L300 SERIES- AMERICAN EAGLE LANDING GEAR Cost Effective & American Made The L300 landing gear continues to have the internal gear train and features of the standard JOST landing gear models. Outside Mount, 10" x 10" x 4.5" Standard Shoe, 17" Travel JSTL300.T.17 Landing Gear Set w/ hardware JSTL300.T.17-LEGS Landing Gear Set - Legs Only JSTL300L.T.17 Non-Gear Side Leg JSTL300R.T.17 Gear Side Leg Inside Mount, 10" x 10" x 5.7" Standard Cushion Foot, 17" Travel JSTL301.G.17 Landing Gear Set w/ hardware JSTL301.G.17-LEGS Landing Gear Set - Legs Only JSTL301L.G.17 Non-Gear Side Leg JSTL301R.G.17 Gear Side Leg Inside Mount, 10" x 10" x 4.5" Standard Shoe, 17" Travel JSTL301.T.17 Landing Gear Set w/ hardware JSTL301.T.17-LEGS Landing Gear Set - Legs Only JSTL301L.T.17 Non-Gear Side Leg JSTL301R.T.17 Gear Side Leg CATALOG NUMBER 25 MIDWEST WHEEL is your home for all your trailer needs Don’t see what you’re looking for? Talk with our team today and discover our extensive selection of trailer body parts designed to keep you on the road.
▪ Film is clean and odorless ▪ Leaves a thin, dry film ▪ Highly resistant to water ▪ Use on nylon, rubber, metal & non-metal surfaces CRC HEAVY DUTY SILICONE LUBRICANT CC 05074 (7.5 oz.) CRC ULTRA SCREWLOOSE® SUPER PENETRANT CC 05330 (11 oz.) ▪ Fast, powerful, and concentrated ▪ Penetrates minute and tightly fitted crevices ▪ Attacks corrosion and frees rusted mechanical components BIG MULE WIPES MHDBMW-6 (72 Wipes) ▪ Designed to remove oil, grease, and grime from hands, tools, and equipment ▪ 10” x 12” non-gritty, heavy-duty wipes Throw 14" Length P/N Width Length Hole Center AUT568.1002 10" 10" 4.44" FE 013-01196 12" 12" 4.44" HH 50616001 11.81" 10" 4.50" UNIVERSAL VERTICAL FOLDING CRANKS STANDARD DESIGN SAND SHOES SAND SHOES LOW MOUNT SAND SHOES P/N Length FE 013-00437 11.5" HH 50644017 11.63" AUT568.1005 15.5" P/N Length AUT568.1021 6.75" FE 013-00437 11.5" MARK V VERTICAL FOLDING CRANKS VERTICAL FOLDING CRANKS Sold Each Sold Each Throw 14" Length P/N Weight (lbs.) Width Length Hole Center HH 50616008 9.00 10" 10" 1.94" FE 013-01604 10.50 12" 12" 1.94" Standard Shoe Low Shoe AUT568.1001 17" Travel Standard Shoe Static Load 176,000 lbs Lift Capacity 60,000 lbs 10 hole wide mounting flange Standard Wt. 206 lbs AUT568.1012 19" Travel Standard Shoe AUT568.1017 17" Travel Low Shoe Static Load 160,000 lbs Lift Capacity 50,000 lbs 8 hole mounting flange Standard Wt. 187 lbs LANDING GEAR KITS • Universal Mounting on Either Side of Frame • Includes hardware • Forged steel gearing • Meets or exceeds TTMA / AAR requirements High Gear 3.3 turn / inch of travel Low Gear 25.4 turn / inch of travel
• Welded Steel Construction, Black Primer Finish • Axle Kits Include Hardware Kit Consisting of: Hex Bolt, Lock Nut, Half Collar P/N Width Length Thickness Application HH 50616043 8.50" 1.88" Std. Foot WELDED CAP AXLE & HARDWARE KITS 51000 Series/Atlas 55 HH RK-11289 Mark V HH RK-11287 GEAR BOX REBUILD KITS [50.8mm] 2.00" [42.2mm] 1.66" [16.8mm] Ø .66" + (2 PLACES) [109.5mm] 4.31" [109.5mm] 4.31" [78.5mm] 3.09" [78.5mm] 3.09" P/N Hole Center Adjustment HH 50618012 26"-41" HH 50618013 42"-57" HH 50618014 58"-72" Crank Hanger STOB10261 MISC. HARDWARE CROSS DRIVE SHAFT Brace Ear HH LG0266 P/N Length HH 50618005 Adjustable Shaft 53" - 71" HH LG0094-6450 64.5" Pre-cut HH LG0094 68" 2 PIECE ADJUST-A-BRACE KITS & COMPONENTS Heavy-Duty Kit • High strength steel tubing with reinforced end sections for greater tear-out resistance • Black E-Coat Finish • 0.66" Diameter Mounting Holes • Kits include: one side loaded end & one side loaded insert with 15.00" Adjustment MOUNTING BRACKET WING PLATES LANDING GEAR BRACKETS Part Number NL UTL03-1103-0-077 Roadside NL UTL03-1103-0-078 Curbside Part Number NL UTL03-1103-0-123 Roadside NL UTL03-1103-0-124 Curbside MULTI-PURPOSE FILLER PRIMER DP FP101 ▪ Fills deep scratches and minor imperfections ▪ Improves top coat adhesion MULTI-PURPOSE ENAMEL DP DA1600 ▪ Premium Enamel formulation ▪ UV resistant for maximum color retention ▪ Ideal for use on both automotive and home projects MRO INDUSTRIAL ENAMEL VG PNT620-1415 (16 oz. Black) VG PNT620-1431 (16 oz. Grey) ▪ 3-4 times the coverage of standard aerosol spray paint ▪ A superior, lead free industrial coating LANDING GEAR BOLT KITS AUT568.1006 ▪ For One Leg ▪ 5/8in x 1-1/2in
DRY VANS/REEFERS Outside Mount, 10" x 10" Cushion Foot, 17" Travel STOA400-G-17 Landing Gear Set w/ hardware STOA400-G-17-LEGS Landing Gear Set - Legs Only STOA400L-G-17 Non-Gear Side Leg STOA400R-G-17 Gear Side Leg Inside Mount, 10" x 10" Cushion Foot, 17" Travel STOA401-G-17 Landing Gear Set w/ hardware STOA401-G-17-LEGS Landing Gear Set - Legs Only STOA401L-G-17 Non-Gear Side Leg STOA401R-G-17 Gear Side Leg Inside Mount, 10" x 10" Low Profile Cushion Foot, 17" Travel STOA401-G3-17 Landing Gear Set w/ hardware STOA401-G3-17-LEGS Landing Gear Set - Legs Only STOA401L-G3-17 Non-Gear Side Leg STOA401R-G3-17 Gear Side Leg Inside Mount, 10" x 10" Standard Sand Shoe, 17" Travel STOA401-T-17 Landing Gear Set w/ hardware STOA401-T-17-LEGS Landing Gear Set - Legs Only STOA401L-T-17 Non-Gear Side Leg STOA401R-T-17 Gear Side Leg AUT568.1024+ Internal Gear Landing Gear Set w/ Hardware TANK/FLATBEDS Outside Mount, 10" x 10" Standard Sand Shoe, 19" Travel STOA400-T-19 Landing Gear Set w/ hardware STOA400-T-19-LEGS Landing Gear Set - Legs Only STOA400L-T-19 Non-Gear Side Leg STOA400R-T-19 Gear Side Leg AUT568.1023+ Internal Gear Landing Gear Set w/ Hardware Outside Mount, 10" x 10" Standard Sand Shoe, 17" Travel STOA400-T-17 Landing Gear Set w/ hardware STOA400-T-17-LEGS Landing Gear Set - Legs Only STOA400L-T-17 Non-Gear Side Leg STOA400R-T-17 Gear Side Leg AUT568.1014+ Internal Gear Landing Gear Set w/ Hardware A400 SERIES LANDING GEAR CAPACITIES & RATINGS Max. Static Load Rating*: 160,000 lbs Rated Lift Capacity**: 55,000 lbs Side Load Capacity*: 29,000 lbs per set *When properly braced on a trailer. **With 100ft-lbs input torque. GEAR RATIO High Gear: 3.5 Turns = 1” Travel Low Gear: 32 Turns = 1" Travel FEATURES » BENEFITS No External Gearbox » Gears Protected and No Shaft Misalignment All Austempered Ductile Iron Gears » Gears Will Not Wear Out Spline Shifting » Easy Shifting Double “D” Crank » Transfers Crank Torque Directly Into Shaft OUTSIDE MOUNT HARDWARE STOB10066.68.4 O/M Cross Shaft AUT568.1021 Crank Handle STOB10261 Crank Holder HH XA-V-1938 Brace Lugs MISC. HARDWARE STOC10717 Cushion Foot Repair Kit AUT568.1028 Cushion Foot Pad LOPRO JSTB10285 Shift Housing Assembly STOUGHTON CRANK HANDLES STOC10592.2 Vertical Crank Handle STOC10591.2 Horizontal Crank Handle LANDING GEAR HARDWARE INSIDE MOUNT HARDWARE STOB10363.56.5 I/M Cross Shaft AUT568.1021 Crank Handle STOB10261 Crank Holder HH XA-V-1938 Brace Lugs +Not Jost March 11, 2024 (25Landing Gear 2026)
